Introduce Mini LAN

職場の小規模ＬＡＮの例です

［Ａ］

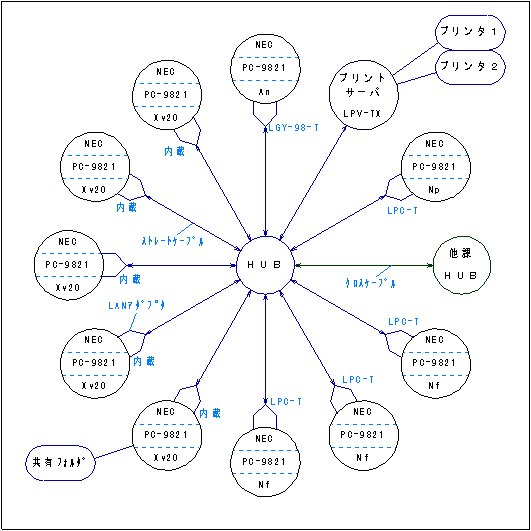

LAN構成図A
　上の図は、私の職場の課内LANの構成図です。（1998年4月）
　ハブはメルコ製LHB-S8Jを２台重ねてスタック接続しています。プリントサーバとプリンタとの間にはそれぞれバッファを入れています。100BASE-TXへのグレードアップはPC-9821Np/Nf/Anが代替えされた時になるでしょう。

［Ｂ］

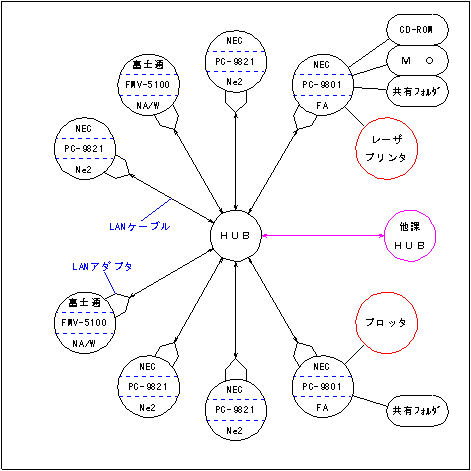

LAN構成図B
　上の図は、私の前の職場の課内LANの構成図です。（1996年8月当時）
　Windows95マシン８台をLANアダプタ、LANケーブル(10BASE-T)、およびネットワークHUBで接続しています。 WindowsソフトおよびJW_CADから２台の出力装置（レーザプリンタ及びインクジェットプロッタ）を使い分けています。 ２台のデスクトップにだけ共有フォルダを設定し、ファイルサーバ代わりとしています。 （デスクトップ未使用時はディスプレイのみ電源を切ります。）

※その後、古い98ノートのPC/AT互換機への新替えが進むとともに、さすがにWindows95がきつかったPC-9801FAの代わりにプリントサーバを取り付けプリンタ及びプロッタを接続しています。
